1. 系统概述

        通信蓄电池远程核容装置利用实际负载对电池组分别进行放电容量测试，充电时使用智能充电技术。同时可对蓄电池组进行 24 小时无间断在线监控性能：电池电压、内阻、电流等反映容量的参数。在后台方面，可根据客户需求进行大数据集成，筛选有效的后备电源数据，提供强大的数据支撑使电源系统的管理更加透明、安全、稳定、经济。

        通信蓄电池远程核容装置可有效解决传统蓄电池维护方法存在的弊端，提高蓄电池的维护质量和维护效率。

        通信蓄电池远程核容装置可在线监测包括：蓄电池工作状态、蓄电池容量、蓄电池组端电压、单体电池电压、充/放电电流、蓄电池极柱温度、蓄电池内阻（电导）、预估续航时间等参数。

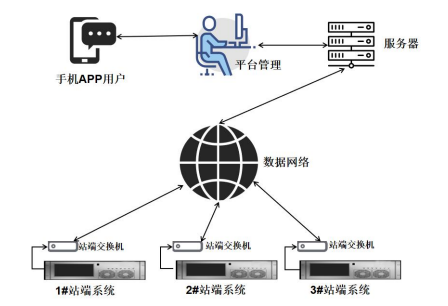

        2. 装置系统拓扑图

        装置系统分为用户层、服务层和设备层。

        用户层支持 B/S 及其移动设备应用。服务层负责管理设备层，为用户层提供可靠的数据和各种管理平台。设备层通信蓄电池远程核容装置独立运行，执行蓄电池远程核容的各项功能。

        系统可使用内部专用网络，服务器独立并经过严格的安全设计，不会对现有平台产生影响，可有效的防止入侵。同时支持用户权限分级，专人负责操作，各电池组的充放电参数预置在系统内部，放电测试可进行批量设定启动时间，由系统自动执行，进一步的防止误操作情况发生。

        3. 装置设备介绍

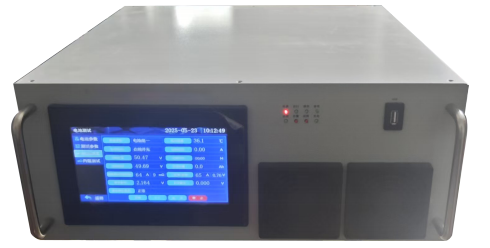

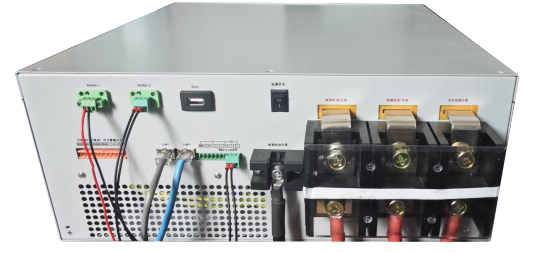

            3.1 带载 200A，放电 100A 装置

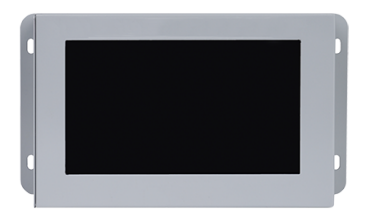

            3.2 汇集模块

            3.3 单体模块

        4. 装置设备参数指标

            4.1 核容主机

             装置型号：带载 200A，放电 100A 装置/带载 400A，放电 100A 装置/带载 600A，放电 200A装置

             放电电压范围：0.2~15VDC@≤±1%

             放电电流：0~100A（过流能力：200A）/0~100A（过流能力：400A）/0~200A（过流能力：600A）

             放电最大功率：1200W

             充电电压范围：35~60VDC@≤±1%

             充电电流：0-100A

             充电最大功率：6KW

             保护功能：反接保护；

             过压保护点：65V

             通信方式范围：IEC61850/RS485

             安装尺寸：19 英寸机柜式安装

             工作温度范围：0~50℃

             相对湿度范围：0~70%

             海拔高度范围：＜4000m

             适用电源：48V 电力系统 2V /12V 蓄电池组

             供电电源：通信电源取电，电源范围：40~60V；监控模式下功耗：<2W

            4.2 汇集模块

             供电电压范围:DC:8-15V

             供电电流：标配 2A

             组端电压范围：5-800V

             测量精度：±0.5%+0.2V

             组端电流范围：最大 1000A（可选配不同霍尔量程）

             测量精度：±1.5%（满量程下）

             保护功能：反接保护、过压保护

             监测蓄电池组数：一组

             总共监测电池节数上限：240 节

             单个环网口监测节数上限：120 节

             通信方式：2 路隔离 RS485（可级联使用）

             工作温度范围：-10～+50℃

             相对湿度范围：5%-90%

             大气压强范围：80-110KPa

            4.3 单体模块

             蓄电池容量范围：50AH～3000AH

             供电电源：外部供电，不从蓄电池组取电；供电范围：8~15V；功耗：<0.3W

             电压测量范围：1.5～3V- 7 -

             电压测量精度：±0.1%

             温度测量范围：-10～+85℃

             温度测量精度：±1℃

             内阻测量范围：10～65535uΩ

             内阻重复精度：±2%

             内阻分辨率：3uΩ

             保护功能:反接保护

             通讯方式:隔离 RS485
